ШИННЫЕ КОМПЕНСАТОРЫ

КША * КШМ * КШАК * К52-К56
АЛЮМИНИЕВЫЕ * МЕДНЫЕ

ШИННЫЕ КОМПЕНСАТОРЫ

Шинные компенсаторы предназначены для компенсации продольных температурных расширений и различных деформаций токоведущих проводников прямоугольного или коробчатого сечения, а так-же для гашения вибраций при подключению к источникам питания или крупным электроприемникам.

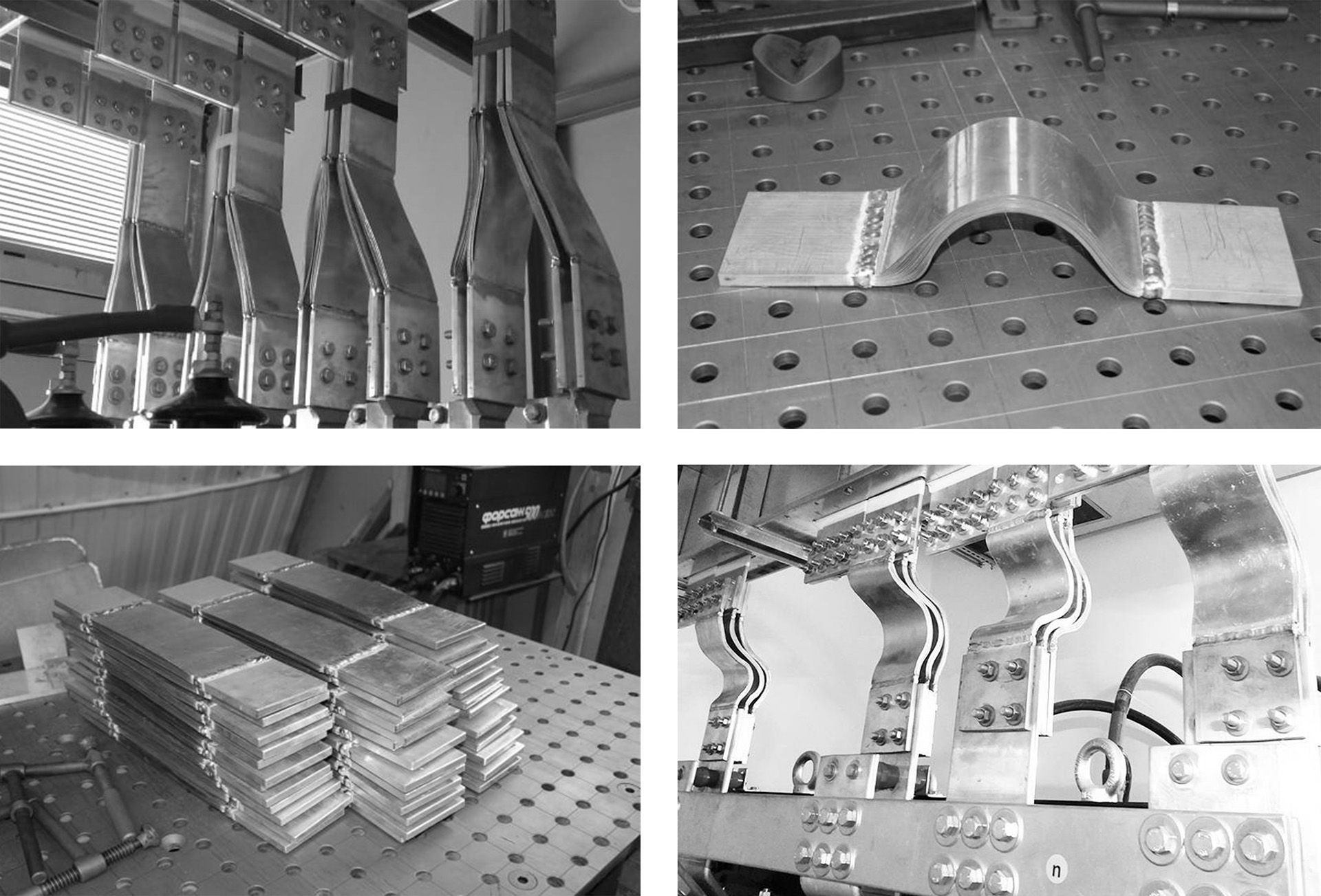

Конструктивно компенсаторы выполняются из набора медных или алюминиевых пластин, приваренных в среде аргона к прямоугольному проводнику — шине.

Мы производим компенсаторы стандартных марок: КША, КШАК, КШМ, К52-К56, а для подключения литого шинопровода нашего производства к трансформаторам, ДГУ и т. п. SCR-FA, SCR-FC.

  • Под заказ возможно исполнение компенсаторов любой сложности и размеров, в изоляции и без, с дополнительным лужением медной или алюминиевой шины.

КША

КОМПЕНСАТОР ШИННЫЙ АЛЮМИНИЕВЫЙ

Болтовое соединение
Фото Наименование Размеры шин, мм х мм Номинальный ток, А Чертеж
КША 120х10 Б У2 120х10 2000
КША 100х10 Б У2 100×10 1600
КША 80х10 Б У2 80×10 1250
КША 60х10 Б У2 60×10 1000
КША 50х5 Б У2 50×5 630
Сварное соединение
КША 120х10 С У2 120х10 2000
КША 100х10 С У2 100×10 1600
КША 80х10 С У2 80×10 1250
КША 60х10 С У2 60×10 1000
КША 50х5 С У2 50×5 630

*Стоимость, наличие или сроки изготовления и поставки вы можете узнать, позвонив нам.

КШМ

КОМПЕНСАТОР ШИННЫЙ МЕДНЫЙ

Болтовое соединение
Фото Наименование Размеры шин, мм х мм Номинальный ток, А Чертеж
КШМ 120х10 Б У2 120х10 2500
КШМ 100х10 Б У2 100×10 2000
КШМ 80х10 Б У2 80×10 1600
КШМ 60х10 Б У2 60×10 1250
Сварное соединение
КШМ 120х10 С У2 120х10 2500
КШМ 100х10 С У2 100×10 2000
КШМ 80х10 С У2 80×10 1600
КШМ 60х10 С У2 60×10 1250

*Стоимость, наличие или сроки изготовления и поставки вы можете узнать, позвонив нам.

КШАК

КОМПЕНСАТОР ШИННЫЙ АЛЮМИНИЕВЫЙ КОРОБЧАТЫЙ


Фото Наименование Размеры шин, мм х мм Номинальный ток, А Чертеж
КШАК 200х200 С У2 200х200 8000
КШАК 175×175 С У2 175×175 6300
КШАК 150х150 С У2 150х150 5000
КШАК 125х125 С У2 125х125 4000
КШАК 100х100 С У2 100х100 2500

*Стоимость, наличие или сроки изготовления и поставки вы можете узнать, позвонив нам.

К52-К56

КОМПЕНСАТОР ШИННЫЙ АЛЮМИНИЕВЫЙ


Фото Наименование Размеры шин, мм х мм Номинальный ток, А Чертеж
К56У2 120×10 2000
К55У2 100×10 1600
К54У2 80×10 1250
К53У2 60×10 1000
К52У2 50×6 630

*Стоимость, наличие или сроки изготовления и поставки вы можете узнать, позвонив нам.
